周口GY5-51型鍋爐引風機

發布日期:2022年09月23日信息來源：/ 點擊數：

G、Y5-51鍋爐送風引風機主要用于火電廠2t/h～670t/h蒸汽鍋爐的送風引風機系統，同時滿足高壓性能參數的要求。該系列風機還可用于除塵、礦井通風和一般通風系統。

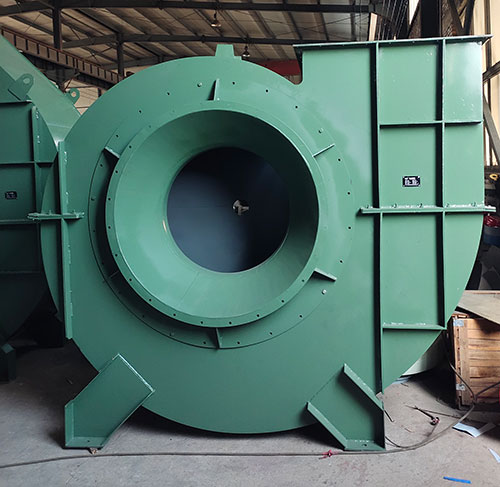

周口GY5-51型鍋爐引風機

主要參數：

G/Y5-51型鍋爐離心送、引風機

葉輪直徑800~2950mm

主軸轉速480~1450r/min

壓力911~8873Pa

流量9900~583000m³/h

選配件

整體支架, 防護罩,消聲器, 進出口補償器，進出口法蘭, 調節門, 電動執行器,減震器, 膜片聯軸器, 液力耦合器, 電機防雨罩, 溫度傳感器, 振動傳感器,軟啟動裝置, 變頻器, 專用電機, 系統監測控制裝置, 潤滑系統，高位油箱。

Y5-51-1鍋爐離心引風機性能表

機　　號	轉速（r/min）	流量（m³/h）	全壓（Pa）	內功率
8D	1450	9900～23100	1568～1098	5.9～9.5
9D	1450	14100～32900	1984～1391	10.6～17.2
10D	1450	19300～45100	2449～1718	18～29.1
11D	1450	25700～6000	2963～2079	29～46.8
11D	960	17000～39700	1299～911	8.4～13.6
12D	1450	33400～77900	3525～2474	44.8～72.3
12D	960	22100～51600	1546～1083	13～21
13D	1450	42400～99000	4138～2903	67～108
13D	960	28100～65600	1814～1274	19.4～31.4
14D	1450	53000～124000	4799～3367	97～157
14D	960	35100～82100	2104～1476	28.1～45.5
15D	1450	65100～152000	5509～3865	136～221
15D	960	43100～101000	2415～1694	39.6～64.2
15D	730	32800～76800	1397～980	17.4～28.3
16D	1450	79100～185000	6268～4397	189～305
16D	960	52400～122000	2748～1926	55～88
16D	730	39800～93000	1589～1114	24.1～38.9
17D	960	62900～147000	3102～2176	74～120
17D	730	47800～112000	1794～1258	32.6～52.9
18D	960	74600～174000	3478～2439	99～159
18D	730	56700～132000	2012～1411	43～70
19D	960	87700～205000	3875～2718	129～209
19D	730	66700～156000	2241～1573	57～90
20D	960	102000～239000	4294～3170	167～270
21D	730	77800～182000	2483～1741	74～119
21D	960	118000～276000	4733～3320	213～344
21D	730	90100～210000	2737～1920	94～151
21D	580	71600～167000	1728～1212	47～76
22D	960	136000～318000	5194～3644	269～435
22D	730	104000～242000	3004～2107	119～191
22D	580	82300～192000	1897～1330	58～96
23.5D	960	166000～387000	5928～4157	374～604
23.5D	730	126000～295000	3428～2404	164～266
23.5D	580	100000～234000	2164～1518	82～133
25D	730	152000～355000	3879～2721	224～363
25D	580	121000～282000	2449～1718	113～182
26.5D	730	181000～422000	4358～3057	300～484
26.5D	580	144000～336000	2751～1930	151～243
26.5D	480	119000～278000	1884～1322	85～138
28D	730	213000～498000	4865～3413	394～630
28D	580	169000～396000	3072～2155	198～320
28D	480	140000～328000	2104～1470	112～181
29.5D	730	250000～583000	5401～3789	514～829
29.5D	580	199000～463000	3410～2392	258～416
29.5D	480	164000～383000	2336～1638	146～235

技術與規格

1、該系列風機采用耐磨葉輪、防漏油軸承座、鉸鏈式軸向調節門等。

2、采用可調式進氣口。即在安裝風機時調整進風口與葉輪的軸向和徑向間隙。

3、高強度耐磨葉輪。葉輪采用單板后向葉片，減少了氣流的沖擊，穩定性好，電機不易過載，大大延長了風機的使用壽命。這種風機壓力系數高，圓周速度低，噪音低，非常實用。

4. 防漏軸承座。搭接式擋油環用于將高速旋轉軸承攜帶的油拋向軸承箱內壁，回流至油池；半開式鋁油封不僅便于維修，防止發生摩擦事故，還可以增加軸向強度。部分稀油被截回油池；外壓盤根鎖住少量稀油；軸承箱頂部設有排氣塞，降低了軸承箱內的輕微正壓，保證不漏油和良好的防漏防塵性能。

5. 軸向調節鉸鏈門。調整門導葉與調整桿的支點設有關節軸承，在運行調整過程中無“死點”，調整靈活省工，安全可靠，確保執行器沒有過載。

6、風機為整體式或分體式。

16D以下該系列風機傳動組、電機、聯軸器罩在出廠前已組裝完整，機殼、進風口、調節門為一體，小型號風機組裝完成出廠時作為兩個部件的一個部件，大型機型拆裝成多個部件，便于運輸和安裝。

7、風機為懸臂式結構，方便整理。電機與變速器直接相連，可均勻傳遞扭矩，減少振動，使風機工作可靠。

8、風機安裝維護方便。風扇有兩個完整的底座外殼和一個傳動組。外殼具有分體面或垂直分體面，拆裝特別方便。轉子可以垂直提升拆卸。
